| Japanese | English |
| 計測日時 | 2002年9月12日 7:59 |
| 計測場所 | 東京都渋谷区代々木の自宅マンション内 |
| マイク | SONY ECM-MS957 |
| パソコン | DELL INSPIRON 5000e |
| OS | Windows 2000 Professional |
| 再生ソフト | Windows Media Player |
| 測定分析ソフト | DSSF3 英語版 |

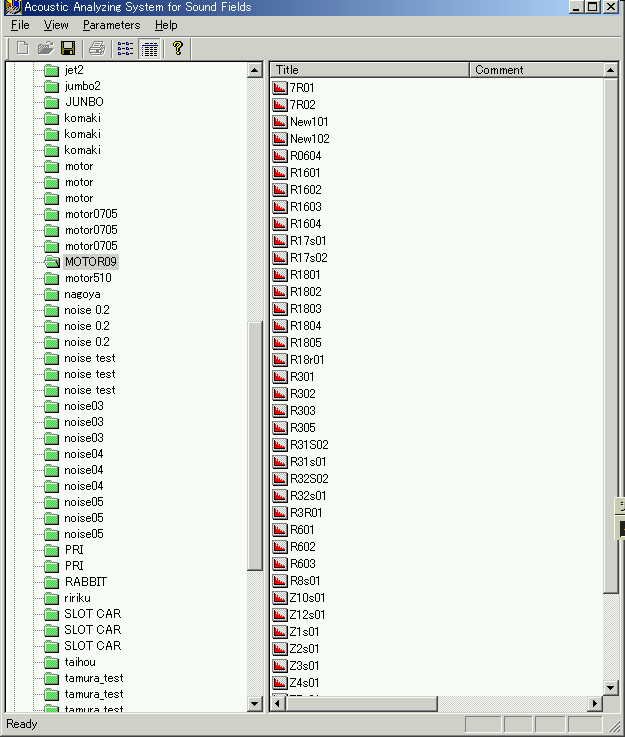

RAのファイル管理メニュー

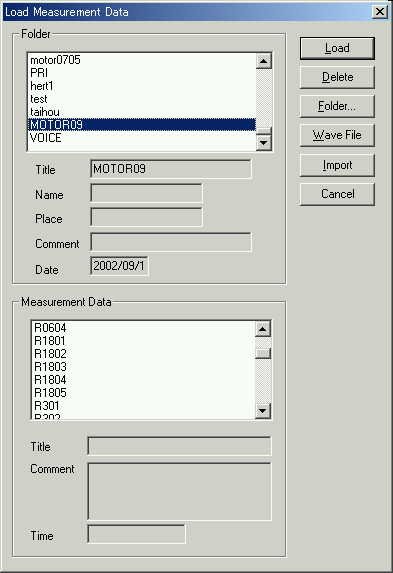

SAのファイル管理メニューです。
今回は12.27Vの計測です。比較のために、全部同一条件で、データをとりました。

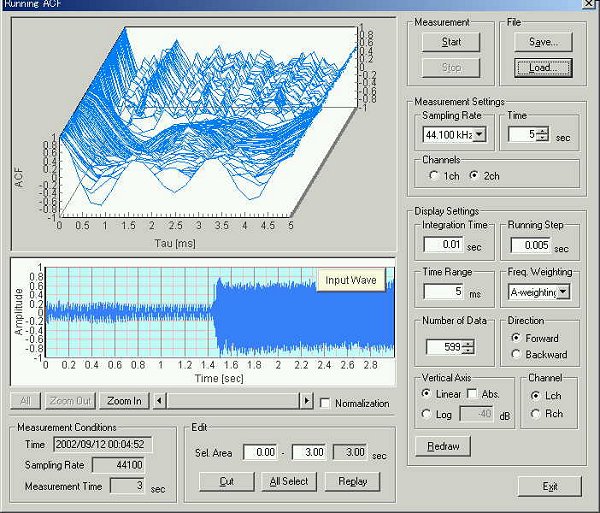

R16モーターのランニングACF測定。
SA分析結果 R16モーターの110msec後のACF ピッチが2.38msecです。

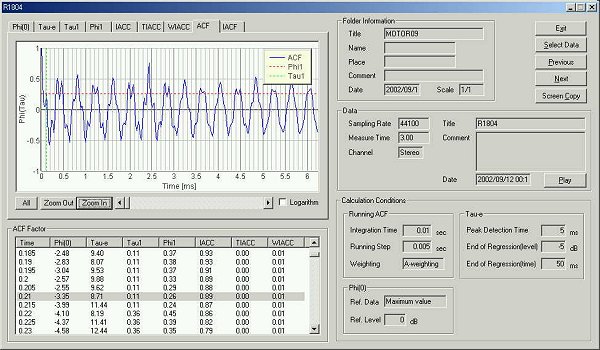

SA分析結果 R18モーターの110msec後のACF ピッチが2.43msecです。

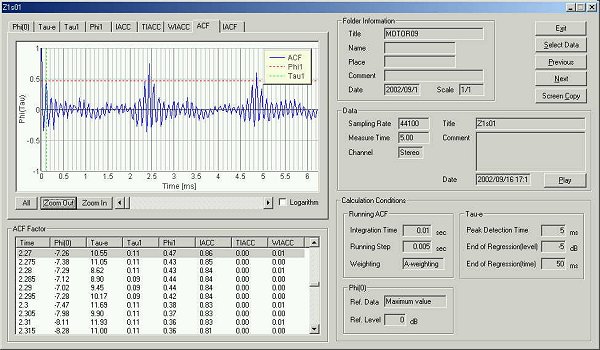

SA分析結果 Z1モーターの110msec後のACF ピッチが2.45msecです。
接続後、50msec後、80msec後、110msec後の回転数と、最高回転数を自己相関のピッチから求めました。およそ50msecは5割、80msecは8割、110msecは、ラビットモーターが9割くらいの回転数までのそれぞれ所要時間です。優先順位としてスタート後110msec後の回転数を第一優先に、また、次には80msecの回転数を、さらにその次には最高回転数を優先しています。これは、動的な性能を重視したためです.確かに最高回転数は重要な要素です。最高回転数が高いのは優れたモーターの条件です。

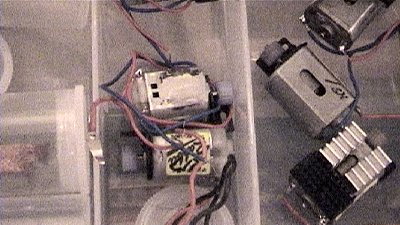

20個のモーターの測定結果をエクセルの表にまとめてみました。
|
Number |
50msec
pitch |
80msec
pitch |
110msec
pitch |
80
rpm |
Max |
110
rpm |
Max
rpm |
Lap Time
sec |
|
| 1 | R6 | 2.8 | 2.45 | 2.3 | 24490 | 2.21 | 26087 | 27149 | 7.264 |
| 2 | R16 | 3.5 | 2.55 | 2.38 | 23529 | 2.26 | 25210 | 26549 | 7.394 |
| 3 | R18 | 3.4 | 2.6 | 2.43 | 23077 | 2.32 | 24691 | 25862 | 7.4 |
| 4 | Z1 | 5.7 | 2.51 | 2.45 | 23904 | 2.38 | 24490 | 25210 | |
| 5 | NEW2 | 2.9 | 2.55 | 2.45 | 23529 | 2.3 | 24490 | 26087 | 7.41 |
| 6 | R31 | 3 | 2.6 | 2.45 | 23077 | 2.39 | 24490 | 25105 | 7.6 |
| 7 | Z12 | 5.5 | 2.6 | 2.48 | 23077 | 2.39 | 24194 | 25105 | |
| 8 | Z6 | 3.2 | 2.6 | 2.5 | 23077 | 2.38 | 24000 | 25210 | |
| 9 | Z8 | 2.9 | 2.6 | 2.5 | 23077 | 2.42 | 24000 | 24793 | |
| 10 | Z10 | 3.2 | 2.62 | 2.5 | 22901 | 2.38 | 24000 | 25210 | |
| 11 | Z4 | 3.6 | 2.7 | 2.5 | 22222 | 2.28 | 24000 | 26316 | |
| 12 | Z3 | 3.3 | 2.7 | 2.55 | 22222 | 2.45 | 23529 | 24490 | |
| 13 | R3 | 3.45 | 2.67 | 2.59 | 22472 | 2.5 | 23166 | 24000 | |
| 14 | Z2 | 3 | 2.72 | 2.6 | 22059 | 2.5 | 23077 | 24000 | |
| 15 | R17 | 4.5 | 2.8 | 2.6 | 21429 | 2.39 | 23077 | 25105 | |
| 16 | R32 | 3.35 | 2.8 | 2.6 | 21429 | 2.55 | 23077 | 23529 | |
| 17 | NEW1 | 4 | 3 | 2.6 | 20000 | 2.38 | 23077 | 25210 | 7.56 |
| 18 | #7 | 4.1 | 2.8 | 2.7 | 21429 | 2.6 | 22222 | 23077 | |
| 19 | R8 | 5.4 | 3.8 | 2.78 | 15789 | 2.44 | 21583 | 24590 | |
| 20 | Z5 | 5.7 | 2.9 | 3.1 | 20690 | 2.28 | 19355 | 26316 |
前もって最高回転数で、よかったもののみを対象にしています。あまりにも回転のあがらないものは問題外として、この測定は行ないませんでした。名前がZから始まるモーターは(慣らし済みですが）未使用のモーターです。

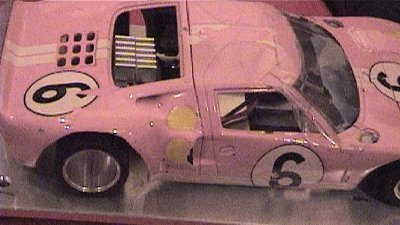

「レーシングパラダイス世田谷」の1F 4コースを使用してのベストラップの記録を参考につけておきます。GT40改（120g）を使用して行なったものです。一番最近の8月11日の記録です.確かにR6は1番、R16は2番目に性能がよいモーターです。このモーターの場合はダイナミックな測定で110msec後での回転数がわかれば十分かもしれません。
この計測例ではアナログ波形に対するランニングACF分析での時間解析から、音の瞬間エネルギー、ピッチとピッチの強さ、響きを計算してみました。今回は5/1000秒刻みの分析により、モーターを一定経過時間後のピッチによって比較してみました。
September 2002 by Masatsugu Sakurai
