いつも使う画面や設定をすぐ読み出すには？　またショートカットキーの使い方？

またリアルタイムアナライザー　（RA）などでは画面移動、開始など外部コマンドで制御できませんか。操作したいことは以下のとおりです。

１．シグナルジェネレータータブを開く。
２．その中の「開始」ボタンを押す。
３．ウィンドウを最下段に移動する。（見えなくする）
４．オシロスコープタグを開く。
５．「開始」ボタンを押す。
６．ウィンドウを右下に移動する。

こうしておけば次にプログラムを起動したときに、まずプリセットから 呼び出すことができます。

これは、測定プログラムをグループで使用する場合、人が使っても自分の設定にワンタッチで戻せることを意味します。また、難しい調整が必要な測定の場合、あらかじめ用意してお く使用法が可能です。

DSSF3はWindowsのアプリケーションですから、バッチファイルを作成すれば、プログラムから、他のプログラムを開いたり、制御はある程度は可能です。 たとえばＤＳＳＦ３の起動程度は簡単です。

ＳＨＯＲＴ　ＣＵＴ　ＫＥＹ　

外部コマンドで、制御する手段は、特別にはこのソフトには組み込んでありません。その他の便利な機能としては、マウスを使用しなくても、キーボードからダイレクトに入力できるショ−トカットのコマンドは、そのWindowsを選択して おいて

１．シグナルジェネレータータブを開く。 ALT+S
２．その中の「開始」ボタンを押す。ALT+S
４．オシロスコープタグを開く。ALT+O
５．「開始」ボタンを押す。ALT+S
等です。

これは、マウスで選択してクリックするのと同等で、ほとんどの測定ボタンの機能に、対応しています。プログラムの使用中、命令にアンダーラインの引いてあるアルファベットがあれば、その文字のキーをALTキーと組み合わされて同時に押すことによって、使用できます。

パソコンを使って自作オーディオアンプの測定をしたいのですが、どのソフトを使ったらできるでしょうか。
測定したいことはアンプにサインカーブを入力して、　スピーカ端子の両端の電圧の波形とスピーカから出てくる音をマイクで拾って、パソコンに取り込み、波形を出し、入力波形と比較をしたいのですが。各周波数において、出力波形の再現性を目で確認したいのです。低い周波数や高い周波数になると、スピーカのインピーダンスが変るに連れて波形のひずみが大きくなるそうでした、それを改善する手立てを知りたいものですから。

THDアナライザーの使用をお勧めします。これを使用すれば、アンプの性能測定のほか、スピーカー出力の波形の測定もできます。ＴＨＤアナライザーの測定結果を残しておくことをお勧めします。

ＴＨＤアナライザーを使用しない場合はオシロスコープを使用します。DSSF3は１６倍のオーバーサンプリング表示機能を持っていますから高い周波数まで の波形表示 が正確です。 またDSSF3のスナップショットはオシロスコープなどの測定画像を画像として、ボタンを押すごとに！１windowずつ記録できるので、それらのずらっと並べて、一度に波形を比較できます。 RALなどのRAシリーズではオシロスコープの波形表示では４KHZ以上は、オシロスコープ上でもともと波形表示がきれいでないためひずみと勘違いしないような注意が必要です。　

大学の卒業研究で６畳間における残響時間を測定し、改善するという研究を行いたいと思い、御社製品の購入を考えております。
使用機材として、

PC・・・DELL　INSPIRON８２００
インターフェイス・・・TASCAM　US−４２８（http://www.teac.co.jp/tascam/products/cif/pr_fr_us428.html）
スピーカー・・・YAMAHA　MSP５（http://proaudio.yamaha.co.jp/products/speaker/msp5/spec.html）
マイク・・・SHURE　SM５８

ソフトの条件として・・・インパルス応答を測定し残響時間を出す。それをCSV出力ができるもの。

以上のもので購入すべき解析ソフトを教えて頂きたく思います。
また、これらの機材で問題ないでしょうか。また、どれほどの精度で測定できるでしょうか。

プロのホール測定技術者のかたのレポートで、ユーザーの事例をふたつ紹介します。

１．今回、手持ちのＰＣを新たに購入追加したので、それ専用と考えて購入いたしました。ＰＣは、「ＪＶＣ製　InterLink MP-XP7310」です。近日中には、ローランドのオーディオインタフェース　UA-25を、マイクは、ベリンガー　ECM8000にて活用しようと考えています。御社のソフトの購入きっかけは、ネット上で偶然みつけたものですが、HP内にあった「神戸ファッションプラザ　オルビスホール」の測定記事が目にとまったからです。このホールの音響設備は、施工業者の現場代理人として私が担当いたしました。これも何かの縁ですので今後も宜しくお願いします。
　
2.使用目的などステージ音響のイコライザー補正、スピーカーのクロスオーバー帯域の測定、カーオーディオの音場測定などで使用しています。

使用機材
ノートPC：IBM THINKPAD 240
YAMAHAのUSBオーディオインターフェイス：UW10
ベリンガー社の測定用マイク：ECM8000
ファンタム電源のため同じくベリンガー社のミキサー：UB802
大体上記の機材で測定しています。特にマイクは周波数特性がものすごくフラットに作ってありマイクの補正がいらない感じです。
しかも値段が６,０００円程だったと思います。

　質問の答えとしては

シュアのSM58は測定用マイクかデジタル対応の生録用マイクのほうが適していると思います。

ＩＮＳＰＩＲＯＮ８２００はマイク入力端子に直接マイクを接続できます。ＤＳＳＦ３のフルシステムに標準装備のＴＨＤアナライザー で、サウンド機能の性能測定をしておきます。音響測定入門の測定ではマイクアンプ無しでも充分でした。 インパルス応答測定には歪などに対して許容度が高い、TSPをお勧めします。使用法はまったく同じで、簡単直感で操作できます。測定精度については、測定例を参考にしてください、基本的には使用する機材によります。残響特性など、サウンドカードがデジタルカードなどの最高製品の場合、またマイクアンプや、測定用マイクを使用すればすばらしいインパルス応答と、ＳＮ特性が得られます。ただし、マイクとマイクアンプのみでも１００万円とか、値段が高くなります。

1/10模型実験の測定などは、そういう機材を使用しています。

１インターフェイス・・・TASCAM　US−４２８nについては、型番はちがいますが、同じUSB方式で、サウンド入力がTASCAM US-122 という　USB AudioなのでがRADでは　認識されずDSSF3では　認識されたのでという、報告があります。（2004年1月　五十嵐様）

分析結果のCSV出力は、RAからでもSAの分析結果でもどちらも可能です。また他システムで取得したインパルス応答データは8bit、16bit、32bitのほとんどのデータがＲＡにインポートできます。

ＲＡのＦＦＴ機能の測定画像をデータ保存することはできないのでしょうか。

これは、ＲＡ（リアルタイムアナライザーは測定に専念して、画像の加工や、閲覧、などは専用ソフトに任せる設計になってるからです。Windowsアプリケーションである、ＤＳＳＦ３やＲＡシリーズにとって最適な使い方です。Windowsでは画像データや、テキストデータなどは、Ｗｉｎｄｄｏｗｓアプリケーションであれば共通の仕様です。 そのほうが応用がはるかに広いからです。

測定中にスナップショットとして、測定画面だけの小WindowをべつＷｉｎｄｏｗとして並べていくらでもすきなだけ、作れます。これは画像を取り込むにしても、測定中に測定画面を選択して選ぶにしろ、非常に便利です。リアルタイムアナライザーは測定画像が測定中動いていますので、適当な画像を保存するとしても、スナップショットで、たくさんの中から選択してできるのと、クリップボードに取り込んだ画面で保存してから、選択するのでは、手間に違いがあります。また保存する目的がデータ比較である場合、スナップショットの場合は、一度にたくさんの測定画像を比較表示できます。　

DSSF3のレコーダーではどのくらいの長さのファイルまでを扱えますか？　それをCSVなどの形式に変換して保存することは可能でしょうか？Celeron 1GHzのPCで10分の長さのデータを扱うことを想定しております。

ＤＳＳＦ３の場合はＲＡのＦＦＴ分析についている、レコード記録機能を使用すれば、任意の時間間隔で測定結果（オクターブ分析の結果や1/3オクターブ分析の結果がが自動でＣＳＶ出力できます。

そのほかインパルス応答測定の機能ではＲＡのインパルス応答のファイル入出力の機能には、入力信号、出力信号をＣＳＶなどの形式で、テキスト出力する機能があります。

レコーダーで、録音したＷＡＶＥファイルをそのままテキストデータに変換したい場合は、そういうソフトを探してください。フリーウエアにかなりあるそうです。可能かという質問はほとんど可能です。ＤＳＳＦ３だけで可能か？というと、それはできることとできないことがあります。ただ、ＤＳＳＦ３はWindowsアプリケーションとして、最初からほかのソフトウエアと組み合わせて使用できるように設計されています。ＤＳＳＦ３はＤＳＳＦ３でなければ、できない部分にもっとも力を注いで作成されています。

自作スピーカーの周波数特性　等を測定したいと思っています。
小生のPCは、ソニー製PCV-JX10BP（デスクットップ）、OSは、WindowsXPホームエディション、サウンドデバイスは、YAMAHA AC-XG WDM Audio、マイクはこれから購入です。
単にインストールするだけでよい、別にサウンドカードが必要　等ご教示ください。

まず試験信号をシグナルジェネレーターから出力させます。その試験信号で、スピーカーの再生を行ってください。あるいは試験ＣＤなどで行ってもかまいません。耳で聞いて異常がないかどうかチェックします。その段階でマイクを使用してそのスピーカー再生をＲＡのスペクトラムアナライザーで、みたり、オクターブバンド分析をおこなったり、オシロスコープで、波形表示させたりします。

測定の基本はまず試験信号を入れてみることです。人間の耳は最高の測定器ですから、耳で聞くことも重要です。ただ、耳で聞いていても具体的になにがどうなってるかは判別が難しいので、スペクトラムアナライザーや、オクターブバンド分析したり、オシロスコープで、見てみます。耳だけで判断するのみ比べて、ＲＡを使用するとあまりにはっきりわかるので、初めて音響測定を行う人はカルチャーショックを受けると思います。

何もしなくても、この段階で満足な測定結果がでてれば問題ありません。ただ、測定結果が気に入らなければ、または耳で聞いて、音質が悪い、歪や雑音が多いなど。の場合は何が悪いかを 調査することになります。

測定結果はパソコンのプログラムが分析した、音響データの単純な分析結果ですから順番にたどっていくことになります。測定結果に問題があるとしたら、まず信号出力の段階で問題があったかも知れません。また本当にスピーカーの性能かもしれません。またスピーカーの再生を取り込むマイクに問題があったかも知れません。

またパソコンのサウンドボードが故障して、ひどい歪を作ってるかもしれません。これはすべて可能性があるので、個別に確認していくしかありません。まずパソコンのサウンド機能をチェックします。デジタルボリュームの調整で直るかも知れません。単純な使用方法の間違いでやり直したら大丈夫かもしれません。

あるいは、パソコンに内蔵のサウンドボードが使用に耐えないかもしれません。故障であれば修理するか、もしくはそのサウンドボードの性能自体にで満足しなければ もっと高性能な外部のサウンドボードにするかです。

その測定方法としては、すいーぷ信号などで、問題のある周波数や、問題のある音圧レベルの大きさなどががわかったら、たとえば、正弦波で、それらの条件の試験信号を出力して、順番に信号の波形をオシロスコープで波形の確認を行っておきます。

これらを順番に行って、スピーカー以外を精度的に、問題のない範囲に抑えて、スピーカーの性能測定を行います。 またスピーカーのチューニングを行い、また測定を行い、すこしづつ、スピーカーチューニングを進めていくことができます。

RAを複数のノートPCにインストールしたのですが，PCごとにフロアノイズレベルが異なっています。 実験方法は無音（デジタル"0"のwavファイルデータ）を再生させそれを今回はRADで解析させました。 ・・この場合PC内蔵のサウンドカードでDAコンバートし、同時にその出力をPC内蔵ADコンバーターでデジタル変換してRADが取り込んでいるのでしょうか？

このため外部にPCMCIAサウンドカードを接続しなければならないことが分かりましたが下記の通りうまく動作しません。
使用しているサウンドカードはRME社製のHammerfall　DSPをデジタル入力として使い外部に業務用adat出力ADを付けています。 このシステム＋SEK'DのSampletude2496（ソフトウエアです）というハードディスクレコーディングシステムでの録音は出来ています。
ところが、RADの入力としてHammerfall　DSPを選択できません。（16ビットに設定しています）どのように設定すればよいのでしょうかお教え下さい。

又、RADの入出力とサウンドカードとの関係をお教えいただければ更に理解が深まると思います。 （マイクとかAUXとかが内部でどのように接続されているか、又出力デバイスはどのように選択されるか、インパルス解析での入出力の使い方etc）

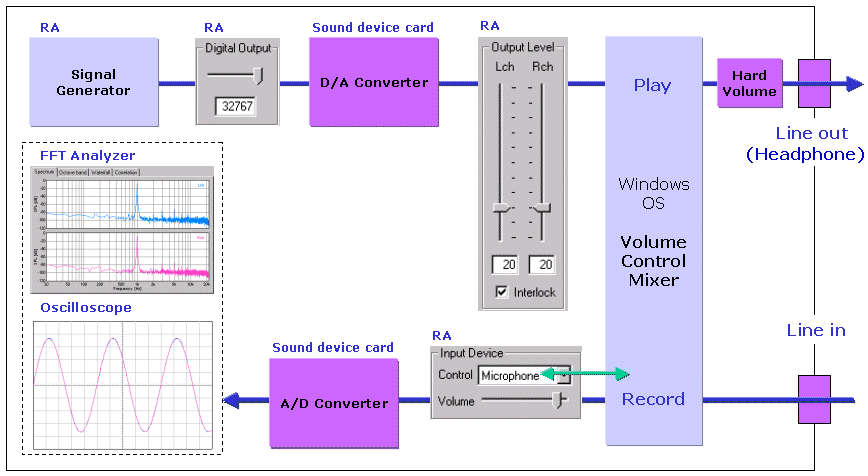

この例はWindowsのミキサーが、出力側でＷＡＶＥ、録音側でＬＩＮＥ　ＩＮを指定してあれば、RAのシグナルジェネレーターの出力は、デジタルボリュームで、ダイナミックレンジを制限してＤＡコンバーターに渡されます。デジタルボリュームはＲＡのオリジナルな機能です。ＤＡコンバーターで、変換されたアナログの音楽信号はアウトプットボリュームで出力レベルを調整してミキサーに出力されます。

同じくマイク入力など、ラインインから取り込まれた入力信号は、入力ボリュームで適正レベルに調整されてＡＤコンバーターに取り込まれます。そしてデジタル変換してＦＦＴ分析など行われます。

注　お詫び　（この図で、インプットデバイスがマイクロフォーンで、横がＬＩＮＥ　ＩＮとなってるのは間違いです。これは同じものが指定されなくてはいけません。右のＬＩＮＥ　ＩＮが正しければ、ＩＮＰＵＴ　ＤＥＶＩＣＥの選択も　ＬＩＮＥ　ＩＮ　です。　これは図の間違いです。申し訳ありません）

（問い）　・・この場合PC内蔵のサウンドカードでDAコンバートし、同時にその出力をPC内蔵ADコンバーターでデジタル変換してRADが取り込んでいるのでしょうか？ 　

　そのとおりです。ＲＡＤであれば、ＷＡＶＥファイルを直接扱えないので、この場合は信号ゼロのＷＡＶＥファイルをWindowsなどの汎用プレーヤーソフトで、再生して、それをＲＡＤで解析されたのですね。

フロアノイズレベルがパソコンごとに異なってる原因ですが、まず汎用のプレーヤーソフトは無音のＷＡＶＥファイルを読み込んで、音響信号を出力するのですから この場合雑音を発生する可能性があります。一番考えられるのは、ＤＡコンバーターの　アナログ変換後段の増幅アンプ がひずむ可能性があります。故障でなければデジタルボリュームの調整で、抑えられるかもしれません。ＲＡ側ではスペアナで、音圧レベルとＲＡＤのオシロスコープで、波形を観察するとして、ＲＡのメインの入力ボリュームも重要です。ここでも過入力に注意が必要です。

ＤＳＳＦ３であれば、レコーダーが使用できますので。レコーダーによりＷＡＶＥファイルに直接入出力できます。この場合、ＷＡＶＥファイルの読み込みが直接指定でき、間にアナログを介さない完全なデジタル処理を行えます。その結果スペアナもオシロスコープも完全なゼロを取り込めます。

それと、ＤＡコンバーターを介したときの違い（音圧レベルと、波形の差）を測定することによって、ＤＡコンバーターを含むサウンドボードの性能が測定できます。

以上で明らかなように、パソコンのサウンドボードのテストは、ＲＡのＳＧ（シグナルジェネレーター）もしくは、ピンクノイズＣＤのような、絶対のものを使用して ＲＡを使用して行ってください。

この場合はＳＧを使用して、正弦波などを出力し、サウンド回路でＤＡ変換させたものを、オシロスコープで、調べたり、パワースペクトラムスで、マニュアルテスト、やスイープテストを行ってください。ＤＳＳＦ３であれば、ＴＨＤアナライザーで、歪特性が測定できます。以上のテストで、サウンドボードの歪を調べることができます。

（問い）RADの入力としてHammerfall　DSPを選択できません。（16ビットに設定しています）どのように設定すればよいのでしょうかお教え下さい。

ＤＳＰを直接指定するにはＤＳＳＦ３が必要です。複数枚のサウンドボードの使用による選択機能や、デジタルボードの指定をＤＳＳＦ３は持っています。それは、その必要性にあわせて 新しいWindowsの規格に合わせて新規開発されているからです。　

ＲＡＤはといえば入力の選択はWindows標準のミキサー を使用しています。Windows９５から始まって、WindowsＸＰまでカバーするWindowsアプリケーションですから、当然です。

ＲＯＬＡＮＤのＵＡ５などが使用できるのは、それらがWindowsのサウンドミキサーを使用して、標準のサウンドボードと して動作するから　Windows標準のサウンドデバイスとして使えるときに、ＲＡＬや、ＲＡＤや、ＲＡＥはそれらを扱えます。 　

ＲＡＤは通常、Windowsのサウンドミキサーから音をもらったり、出したりします。そしてサウンドボード矢サウンドドライバーを選択するのは、Windowsのコントロールパネルのマルチメデイア指定で おこなっています。ＲＡ上でも設定できますが、それはコントロールパネルをＲＡ上からリモコンで設定できるようにしているだけです。。

ＲＡＤが、音を取れないのは、今までのケースですと、たいていはそのサウンドボードがWindowsのサウンドミキサーを使用しなくて、専用のサウンドドライバーに変更している可能性があります。

その場合、動かないのは、 高度なＳＧや、インパルス応答です。通常ソフトで、録音機能は、あまり使用しないので、 録音機能を省略したサウンドドライバーに変更されているケースがほとんどでした。サウンドドライバーが、汎用ではなくメーカー専用のに入れ替わっている場合です。その場合はWindowsのミキサーボリュームを コントロールパネルから開いてみれば通常選択できるはずの、録音のマイクや、ＷＡＶＥの選択ができないはずです。このように変えられてしまうと、ＲＡ のサウンド機能にも支障が出ます。

ＵＳＢサウンドボードなども、ローランドのＵＡ３はトラブルを起こしています。ＵＡ５のほうは大丈夫です。

ＤＳＳＦ３であれば、サウンドボードの指定や、デジタルカードに対応していますので、動作することがあります。やってみないとわかりませんが、

ただ、通常は直に動かないサウンドボードは使用しないでください。USB方式で、サウンド入力がTASCAM US-122 という　USB AudioなのでがRADでは　認識されずDSSF3では　認識されたのでという、報告があります。（2004年1月　五十嵐様） 。

RADをインストールしましたが、「指定された形式がサポートされていないか、または変換できません。サポートされる形式を判断するには、Capabilities機能を使用してくだ さい。」というメッセージが出て使用できないのですが。どうしたら使えるようになりますか？

また、Windowsのボリュームコントロールが有効であることをご確認ください。アナライザーはWindowsのボリュームコントロールと、ミキサーを使用します。そこに音がきてれば、動くはずです。それが表示されなければ、サウンドドライバーを再インストールが必要です。

正しいサウンドドライバーをインストールしたのちに、ＲＡＤなり、ＤＳＳＦ３をインストールしなおします。そうすれば、Windowsの正しいサウンド機能のもとにインストーラーにより、測定システムが自動構築されます。　

その他の手としては、新しいサウンドドライバーや機器に適応範囲が広い、ＤＳＳＦ３を試してみる手があります。その場合はまずＲＡＤを一度完全に削除して、もう一度 ＤＳＳＦ３をインストールしていただけますか？

ＤＳＳＦ３が動いた後に、そのままＲＡＤを使用すれば利用できることもあるので、もしよろしければ、そのとき、ＤＳＳＦ３が動けば,そのままＤＳＳＦ３を使用することをお勧めしますが、あえてＲＡＤという場合は、その状態でＲＡＤをインストールすれば、ＲＡＤも動く場合が考えられます。（この場合は結果的にＤＳＳＦ３の選択機能を使用して設定してＲＡＤをその状態のまま使用する場合です。）

この相談の事例では、Windows９８からWindows2000にアップグレードしたとき、サウンドドライバーをWindows２０００用のものに更新し忘れたために、エラーが起こったものでした．この場合は、RAのミキサーの入力デバイスの選択がボリュームコントロールも何も選択デバイスがなくて機能していないということがわかりました。

【実験】オシロスコープ用プローブによる電圧測定２　http://www.ymec.com/hp/signal/probe3.htm

ＲＡで２ＣＨのインパルス応答測定をおこない測定データを保存してＳＡで、分析すると、受音点のステレオの周波数特性と位相特性が、算出されます。ＳＡでは、オクターブバンド分析と、1/3オクターブ分析が計算時にしていできます。これは全周波数帯域の全周波数帯域、それから各中心周波数で、あらわされた、各周波数帯域のインパルス応答のレスポンス波形と、それぞれの帯域でも、残響時間、自己相関、相互相関の音響パラメータを算出しています。

ここで、各周波数での位相の相対値は１ＣＨをみて周波数で相対した場合には、直接音の到着時間の各周波数の位相と、第反射音の到着時間における位相が、実際の波形の可視化で、山の頂上か、谷間か中間かなどが正確に読み取ることができます。この周波数帯域別のインパルス応答の分析を、マルチスピーカーの群遅延特性の測定に使用します。

また、マルチスピーカーではなくシングルユニットスピーカーの場合、左右の位相差が重要（タイムアライメント測定）ですから。

また左右２ＣＨの位相差については、右ＣＨとｍ左ＣＨの波形を調べて、位相値を読み取ります。

このため、どこからどこまでは、直接音の到着時間から第１反射音の到着時間、細かく、厳密にいうと、残響が続く間です。

実は音響信号の７０パーセント以上が、反射音です。オーデイオといっても実は直接音ではなく、反射音、つまり響きを聞いているのです。

群遅延特性はツイーターなどのユニットが動かせないとできません。。

インパルス応答測定では位相は調べることができますが。左右の位相差の調整目的の測定には向きません。

リアルタイムアナライザーで、位相値が可視化し、リアルタイムな調整を行うことができるように、ＤＳＳＦ３ではＲＡのＦＦＴアナライザーに位相計を追加しました。この場合ＲＡの位相計を使用した測定には、まず試験信号にピンクノイズを使用します。それを２ＣＨのマイクで、ＦＦＴ分析の位相計測定を行います。トータルな受音点の位相の遅れ進みの角度は周波数ごとにグラフ表示されますので。全周波数帯域の位相値がリアルタイム表示できます。

問題周波数がわかれば、次はシグナルジェネレーターで、その周波数を出力し、ひとつづつ、調整していきます。

　お持ちの装備で充分と思います。デジタルビデオカメラに対応マイクを接続して録画録音し、このときはマニュアル録音調整か、自動調整かはどちらにしろ、後で考慮が必要ですから、覚えておきます。ちょうど騒音計もおもちですから、それを活用して、マニュアル調整の場合は、試験信号を、騒音計とともに録画録音して、実際の騒音レベルと、補正できるようにしておいたほうがいいでしょう。周波数を中心とした分析はＦＦＴ解析です。その場合、デジタルビデオと、パソコンを、専用インターフェースで接続して測定します。そのようなＦＦＴ解析には、ＤＳＳＦ３Ｌｉｇｈｔが最適です。具体的にはＦＦＴ解析時の解析結果のエクセルなどへの出力機能と、ほかの摩擦音とのオクターブ分析結果を比較する場合にスナップショットによる画像の比較機能が便利だからです。

また違った測定になりますが、もしよろしければ、金属摩擦音の測定について、ランニングＡＣＦ測定を行い、ＳＡで、計算して自己相関関数からの拡張音響パラメーターを求め、それを用いて解析する方法も、お薦めします。その場合はＤＳＳＦ３のフルシステムバージョンが必要ですが。まだ、未知の領域ですが、摩擦運動自体の物理的な運動をあらわす情報や、金属の材質の情報が、音の高さ、ピッチの強さ、響き成分などから予測可能と考えられます。

（参考）ＲＡでのインパルス応答測定画面でのwaveファイル出力機能

　ＲＡの右下の位置の命令、ＷＡＶＥＦＩＬＥ出力で

インパルス応答をバイナリーかテキストファイルで出力できます。
Ｍ系列信号の出力値を　同じく　バイナリーかテキストファイルで出力できます。
Ｍ系列信号の入力信号も　同じく　バイナリーかテキストファイルで出力できます。

機材に不安がある場合は、できればTSPを使用した測定を行ってください。自動調整はＯＦＦにして、インパルス応答の結果で調整してください。ＴＳＰはＭ系列に比べて、そういう故障に強く、比較的誰にでも楽にきれいに測定できます。

正確な装備で、測定を行えば、Ｍ系列もＴＳＰも取得する方法が違うだけで、まったく同じものが得られます。ただ、ある周波数で、サウンドボードが歪んだり する状態では、それを分散させるＭ系列よりも、集約するＴＳＰのほうが正確に測定できるようです。

また、できれば、サウンドボードにマイクイン、ラインインの２入力が装備されていれば、高性能なＤＡＴなどをマイクアンプとして使用し、増幅調整してラインインのほうに接続して使用してください。

＞＞試みに、SoundBlaster DigitalAudio�Uを搭載した古いマシンにＲＡＥを入れて、同じことをやってみたところ、ごくわずかなギザギザはあるものの、ほぼ一直線になり、「調整」の測定時間調整も［ＯＫ］となりました。

これは私の経験からも、想像がつきます。２台持ってられると、比較できるので、問題解決が楽です。異常の場合はまずマシーン を替えてやってみることです。

測定記録した音の分析はＦＦＴ分析を使用して１1/3オクターブぶんせきであれば、いろいろな特徴点、たとえば、音圧レベル最大の時点での、オクターブ分析で、音圧レベルの高い、周波数帯域を調べ比較します。そのとき同時に自動記録機能を使用します。一度ＲＡに取り込んでおいたほうが便利だからです。

　ＤＡＴや、ＷＡＶＥや、カセットなどのデータから分析する場合も、 時間、音圧、周波数の分析をされるのであれば、ＤＳＳＦ３をお薦めします。

その理由としては、独自の機能としてのＷＡＶＥデータはＤＳＳＦ３のみがレコーダーを使用して直接リードライト可能、１・３オクターブ分析の測定画像のスナップショットやＦＦＴ分析のレコード記録機能や、測定値のデータ記録、ＣＳＶファイ利の外部出力機能などが必要だからです。

また、音声などの高度分析と同様の方法で、ランニングＡＣＦ測定を使用した自己相関分析から基本周波数、フォルマントなどを分析されて、いびきを多次元から分析されてはいかがでしょうか？その場合はＤＳＳＦ３フルシステムや、寝ているときに自動測定するのであれば、ＥＡを使用します。その場合には環境騒音システムにアップグレードが必要になります。

問題はありません。

現在のRAEバージョン2は、DSSF3バージョン3の最終版をベースにしております。機能の違いは、DSSF3ニュースの2003/02/14から現在までの記事の内容になります。また、製品別の機能の違いについては機能一覧表を参考にしてください。すこし説明を追加しますと、2002年12月のDSSF3バージョン3がRAL、RAD、RAEとして製品化されています。この時点でRAEは完成しており、それ以降のアップデートは行われません。今までのWindows 95、98、NT、ME，XPなどで完全な安定性を誇っていますので、これらの製品は永遠保存版としてラインアップさせます。一方DSSF3は我々の現在の研究用にも使用しており、常に改良を加えています。もともとDSSF3のバージョン5は外見こそバージョン3に似ていますが、Microsoftの.netに合わせて開発したまったく新規な測定システムです。DSSF3RAEには機能のほかにもそのような違いがあります。

DSSF3ニュースのページはこちら。http://www.ymec.com/news/dssf3.htm

機能ついては製品別の機能一覧でご確認ください。

ただ、そのための専用システムではなく。最終的な目標以外に、すこしづつ、順番に活用できるようにプログラムされています。従来の高価な機械としての測定装置のパソコン版として活用する場合は大きなコストダウンができるほか、パソコンの機能がDSSF3の機能とあわせて利用できます。

つまり、環境騒音の測定にEAを使用した場合。従来の測定装置仕様と比較して考えると、従来装置の目的は、測定レンジとしては１レンジ５０ｄBの有効レンジで、A特性を使用し、（１）騒音ピークレベル。（２）設定した持続時間を越えたA特性の騒音ピークレベルと、継続時間。（３）そのときの時刻。を測定するのが目的に作られていました。

EAは本来これを目的として作られています。（１）の騒音ピークレベルは（２）の指定持続時間を越えたA特性の騒音ピークレベルと。継続時間を測定すれば、そのなかで、最大のピークを記録すればいいので、また（３）のそのときの時刻は（２）を判断して時刻や測定結果などの必要事項を記録すればいいことになります。

これは、最大の騒音ピークレベルと、ある基準騒音レベルを超えた騒音レベルがいつといつ、合計何時間何分あったかですから、

EAで、設定する場合。

まず基準騒音レベルの設定です。

基準騒音レベルは、騒音値で、指定するか、または指定した時点の騒音値を基準とした、それに加えての相対の値を指定するのと、２種類の指定ができます。

EAのビュー指定でで音圧レベルの小窓を表示させてみるとモニターできますそれを参考に。

測定用マイクが騒音計と校正されていて、測定する騒音が測定範囲に入っている場合や。入っていなければマイクアンプで、減衰させて適正に補正して使用して使用します。どちらの場合もそれをもとに作動させる基準の騒音値を指定します。

EAのプルダウンメニューから開くことができる入力デバイスの設定は、RAの場合のマイク設定と同様に、Windowsの標準のサウンドコントロールをリモート操作する機能で、入力の選択はWindowsのサウンドドライバーの標準仕様です。 ただしマイクを選択した場合に編集でマイク校正する機能は一度しておけば、後は選択するだけの機能です。マイクや、マイクアンプ、感度などの情報ごとに、登録しておきます。EAのような用途の場合は、測定単位で、登録が必要と思います。マイク単位の校正というより、環境騒音測定時の入力設定を記憶しておくと、考えます。ただの騒音計としての設定ではないためです。もっともどんな用途にしろマイク較正したあとは、プログラムがその位置を覚えておいて自動で読み出せますから、騒音計として使用する場合は、最初に一度、 このボリュームを騒音計にあわせて設定すればいいです。

従来の高価な機械としての測定装置のパソコン版として活用する場合は測定マイクの機器としての選定は二通りです。（１）やはり測定用のコンデンサーマイクと、専用のマイクアンプを使用します。もしくは、（２）騒音計のアナログ出力を直接取り込みます。騒音計のアナログ出力は、騒音計の遅い反応とは関係なく、マイクから取り込んだ情報をすべて出してくれますので、騒音計のコンデンサマイクを内部回路の影響をうけずに使用できますので、この二つのどちらのケースも、通常の騒音の測定はもちろんのこと、今まで派無理とされてきた従来の騒音計では測定不可能な領域に、たとえば衝撃や、低周波、高周波要素の測定にも応用するために取り込むことができます。

相対方式の指定は、現在より２０ｄB大きな音がしたら測定開始のときは、相対を指定して、２０ｄBと指定してやります。

測定と、測定結果をまとめるには。

モニターされている音圧レベルが指定した基準の音圧レベルを越すと測定させるようにするには、測定開始を基準音圧レベルを越したらと指定し、すぐ開始するようにします。開始後たとえば２００秒は計測させるようにします。

こうしておけば、EAには、基準音圧レベルを越したら最大の音圧レベルがくるのを探します。何かの間違いで基準レベルをすぐ下回れば、中止して、次に備えます。

この方法で、記録された情報から、分析結果としての音圧レベルの時間グラフを使用して、騒音ピークの時刻や、時間を計算します。これで、通常の測定装置仕様の使い方です。

EAは以上の機能のほか。

ランニングACF分析を自動測定のときに行い。積分時間指定で、測定の時定数を測定対象に設定することができます。測定対象に合わせて積分時間を調整します。これは従来の騒音計では測定不可能な領域に、たとえば衝撃や、低周波、高周波要素の測定に使用するための時定数の指定の役割もあります。

大きな音のした音源の音を聞いて診断したり、音質を自己相関や相互相関を使用して音響分析したり、同定機能や同定のためのテンプレートを作成すことができます。

ＤＳＳＦ３ではこのチェックははずされました。2003/12/01

http://www.geocities.co.jp/MotorCity/7588/modulate.htm

マイクからの信号は、パソコンのミキサーを通り、ADコンバーターでデジタル信号に変換されます。この部分の性能については、実際にテストが必要です。パソコンのサウンドカードをテストする手順については、音響測定入門に測定例があります。それを参考に実際に1/3オクターブ分析すれば、周波数特性性能が表示されます。さらに、１KHｚのサイン波を入れてみて、オシロスコープで表示させれば、パソコンのサウンド回路の歪みが測定できます。

とにかくオーディオレベルではパソコンのサウンドボードの性能は重要です。これが狂っていると、調整のための正確な測定ができません。あまり測定に費用と手がかけられない場合は、あるものを使うという前提で、デスクトップとノートパソコンの両方のサウンドボードを測定、診断し、その両方の情報から、ノートを使用し、カーオーディオを調整されたらいかがでしょう。

２台パソコンをお持ちで、ピンクノイズを使用して周波数特性をとれば、その関係を覚えておけば、１方を使用すれば、もう一方の表示は予測できます。マイクなどもそうですが、ひとついい性能のがあれば、そしてその特性表がついていれば、ほかの特性表がないものも、それと比較して、大体わかります。実際の測定については、カーオーディオについて詳しい説明のある他のＱ＆Ａを参考にしてください。

リアルタイム相互相関表示では、左右信号の遅れ時間が読み取れます。

　インパルス応答測定を行いスピーカーから聴取点までの距離をはかるには、インパルス応答測定とＳＡの分析でたとえば1オクターブ分析を指定して　250ＨＺ帯　２０００ＨＺ帯　１６０００ＨＺ帯の３つのスピーカーユニットの中心周波数の直接音の到着時間を左右ともに測定します。これが等しいことを音響的に等距離といいます。ユニットの移動が必要であれば、移動して同一になるようにします。

各周波数での位相値はどこからどこまでの数値を読めばよいのでしょうか？　などを参考にしてください。

リアルタイム相互相関表示では、左右信号の遅れ時間が読み取れます。

タイムアライメントをｍｓｅｃの時間で測る場合には、ランニングACFを測定したときのτIACCの値がそのまま、右耳の遅れ時間（ｍ秒）です。ＲＡＬの場合はリアルタイムＩＡＣＦがありますので、それを使用します。マルチスピーカーの場合はシグナルジェネレーターで中心周波数を使用して３ウェイなら３回行います。シングルスピーカーの場合は左右２ＣＨ１回測定します。

このファイル（自己解凍EXEは数メガあります。）をＭＯやＣＤＲにコピーして、あるいは、LANを利用して、RALをインストールしたいマシンにコピーしてください。その後そのＥＸＥファイルを実行します。そうすれば、そのマシーンでも正しくソフトが動くように、インストールをすることができます。利用するマシンにおいてインストールを実行することが必要です。

以上の理由で別のマシンにインストールしたプログラムEXE（PcAudioLT.exe）だけを、RALを使用するマシンへコピーしてもってきても、それだけでは動きません。

にあります。その内容を全部のこらず外部にバックアップしてから、ディスクのフォーマットを行なってください。

再インストール後、さきほどバックアップしたものを、すべて同じ場所にコピーすれば、以前と同様な環境に復元できます。

（※）ここのフォルダ名は、RAEの場合は「RAE」、RAＤの場合は「RAＤ」、というふうに製品名のフォルダになっています。また、末尾に、日本語版は「J」、英語版は「E」がついています。

御自分でインストールＣＤを作る場合には、たとえば、ＲＡＥＲの場合には、　インストールのダウンロードファイル　

RAE / Realtime Analyzer ENA　（日本語版）　ダウンロードファイル： PcAudioRAEJMe.exe／6.19MB　　を、ＣＤＷにストアして、それを使用してインストールできます。御自分で作ることもできます。

もちろんご要望のように、こちらで、ＣＤを作成して送付することもできます。

その場合は

2.OSの再インストール時、また、マシンの買い換えによる、環境の移行時には新しいハードキーによる再登録が必要との事ですが、その際、新たにライセンスの購入、または、発行への手数料の様なものが必要になるのでしょうか？

3.このソフトを購入後、何らかのトラブルが起った場合（例えば、急に動かなくなった、など）、そちらへのサポートの要請は受けて頂けるのでしょうか？また、その事への料金の発生などはどうなっているのでしょうか？

4.ソフトのインストール時、環境の移行時毎に、そちらより新しい認証キーを送って頂けるとの事ですが、その際の手続きの仕方で「こちらでは確かに、同時に2台以上のPCにてソフトを使用していない」との証明はどの様に行われるのでしょうか？例えば、このソフトが、登録キーの認証のため、起動時毎にネットにアクセスするような仕様だった場合、私がこのソフトを使う環境である大学内のPCでは、学内のネットワーク全体がファイアウォールで監視、制御されているので、このソフトによる外部への通信がブロックされ、結果、認証が行われない、という心配があります。それとも、新しい登録キーが欲しい時は、ただメールで「キーください」だけで済むのでしょうか？

2.新たにライセンスの購入、または、発行への手数料は必要ありません。

3．オンライン販売のシェアウェアですので、そういう業務的なサポートはありません。ただ、メールしていただければ、できるだけのことはさせていただきます。ソフトのバグについては、報告していただければ、すぐ直します。オンラインアップデートにより、ソフトを常に最新に保つことができます。そういった場合は、もちろん無料です。また、私たちもＤＳＳＦ３を使用して、研究を行っていますのでいろいろ協力してＤＳＳＦ３を使用していくことができます。よろしくお願いします。

4.証明は行っていません、理由を書いてハードキーをメールしてください。登録ＮＯの発行には、ハードキーが必要です。プロテクト解除のためにユーザ登録が必要です。

ハードキーの確認方法は以下のページを参照ください。
http://www.ymec.com/store/jp/register.htm

折り返し登録番号を発行いたしますので、以下の手順にて「ハードキー」をお知らせください。※ハードキーは、インストールしたマシンごとに異なります。本ソフトを稼動させるマシンのハードキーをご確認下さい。以下の2点を当メールにそのまま返信してご連絡ください。

(1)ご氏名(2)ハードキー( *半角でお願いいたします.)

たいていのパソコンでは問題なく動作します。問題なく正常に動作するのを確認できれば、上記の推奨動作環境を満たしていなくても大丈夫です。

環境騒音計測システム [EA] を用いて，30-60秒分程度のWAVEファイルの音の等価騒音レベル[dB(A)]の測定はどのようにすればよいのでしょうか。マニュアル測定などでは，音圧レベルを表示すると,刻々と[dB(A)]を表示するのですが，WAVEファイルを対象とした場合の，ファイル全体分のdB(A)はどこをどのように設定して，どちらを読み取ればよいのでしょうか。いわゆる騒音計で一般的に測定するものを(こちらではリオンのNL-31精密騒音計を使用しています)WAVEファイルを対象にして行いたい訳です。

環境騒音計測システム [EA] を用いて，30-60秒分程度のWAVEファイルの音の等価騒音レベル[dB(A)]の測定

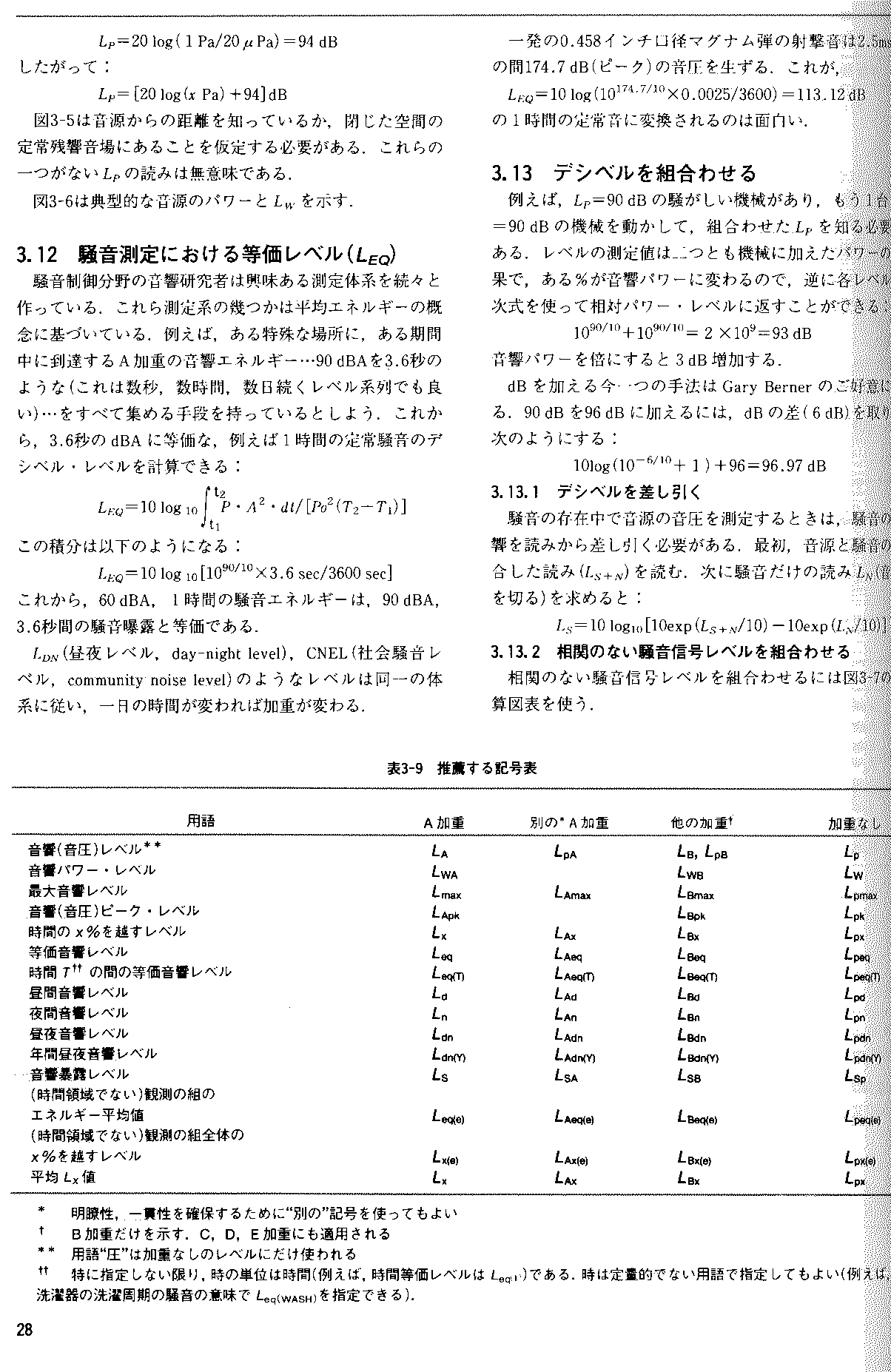

簡易な計算がいっぱいありますが、定義的には、次の方法でもとめます。等価騒音レベルは、「時間的に騒音レベルが変動している場合に、測定時間内にこれと等しいエネルギーを持つ定常騒音の騒音レベル」と定義されますが、これは測定時間内の平均の騒音レベルのことを指します。下記のリンク先に計算式が示されています。（ ３　等価騒音レベルの定義　をご覧下さい）　http://www.city.yokohama.jp/me/cplan/epb/kanshi/words/laeq.htm　環境騒音計測システム [EA]で測定されるSPLはこの式と同じ計算で求められたものですので、表示される時々刻々の値[dB]は測定条件で設定した一定時間ごとの等価騒音レベルということになります。なお、上の計算式中のT(測定時間）に相当する値は、EAではランニングACF計算条件の「積分区間」で設定できます。しかし、長時間(今回の場合30〜60秒）のデータを積分するのは時間がかかり実用的ではありませんので、通常はもっと短い時間ごとに求めた時々刻々の騒音レベルを平均した値として等価騒音レベルを計算します（４　等価騒音レベルの算出方法 をご覧下さい）。時々刻々の騒音レベルは通常ｄBで求められますが、騒音レベルの平均値を求める場合は一旦ｄBから実数に変換したうえで平均を取って、もう一度ｄBに変換する必要が出てきます。この計算は現在の環境騒音計測システムには含まれていませんので、測定データを一旦CSV形式で保存後、エクセル等の表計算ソフトを利用して計算していただくことになります。これらの点をふまえて、環境騒音計測システムでWAVEファイルから等価騒音レベルを測定する方法を順を追ってご説明します。（すでにご使用になられているとの事ですので、入力デバイス設定などの説明は省略します。不明点などごさいましたらまたご連絡ください。）

１）ＥＡ環境騒音計測システムを起動

２）測定条件設定

設定すべき項目は、左上のサンプリングレートと右側のランニングACF測定条件(4項目）です。次のように設定してください。

２−１）サンプリングレート：測定対象のWAVEファイルに合わせてください（通常は４４Kもしくは４８ＫＨｚにあわせます。）

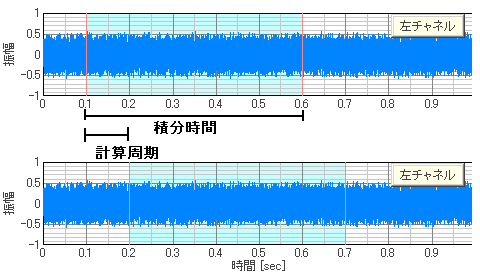

２−２）積分区間：0.5ｓから1ｓに設定すれば、騒音計のFASTと大体等しい騒音レベルが測定できます(騒音計の値と全く同じにはなりませんが）。

２−３）計算周期：積分区間の半分の値を設定してください。

２−４）聴感特性：通常はA特性を選択してください。これでｄBAが測定できます。

２−５）最大遅れ時間：これは、騒音レベル以外の音響パラメータ(例えば騒音の基本周期など）をACF(自己相関関数）によって分析する際に重要な設定項目になります。この値を変えても測定される騒音レベルには影響しません。今回は計算時間短縮のため、できるだけ短い時間、例えば0.05ｓなどに設定すればよいでしょう。

３）waveファイル読み込み：これで、測定条件に沿って騒音レベルが測定されます。（今回はＷＡＶＥファイルからの入力を例としていますが通常のマイク入力や騒音計のＡＣ出力を入力してランニングＡＣＦ測定をおこなってもかまいません）

４）測定データの保存：タイトル、コメントなどをつけて保存してください。

５）SA（SoundAnalyzer)を起動、測定データの入ったフォルダを開く

６）メニューから、音響パラメータ→結果出力、CSVファイルとして保存してください.

ここまでがDSSFでの作業です。ここから先はエクセルでの作業となります。

７）保存したCSVファイルを開く

フォルダに含まれる測定データの計算値が次のような形式で保存されています。SPLの値のみ使用します。

―――――――――――――――――――――――――――――――

[Factor1]

Time [sec] 0 1 2 3 4 5

Phi-0 [dB] -41.28 -47.03 -44.04 -45.85 -42.28 -39.18

Tau-e [ms] 3.41 6.64 38.65 2.98 6.74 42.75

Tau-1 [ms] 1.69 1.94 2.25 2.13 3.69 1.75

Phi-1 0.06 0.18 0.15 0.09 0.16 0.41

SPL [dB] -42.79 -47.33 -44.8 -46.65 -43.74 -41.21　　←使用する値

IACC 0.41 0.89 0.55 0.37 0.46 0.32

TauIACC [ms] 0.19 0 0 0 0 0

WIACC [ms] 0.12 0.24 0.13 0.12 0.1 0.1

―――――――――――――――――――――――――――――――

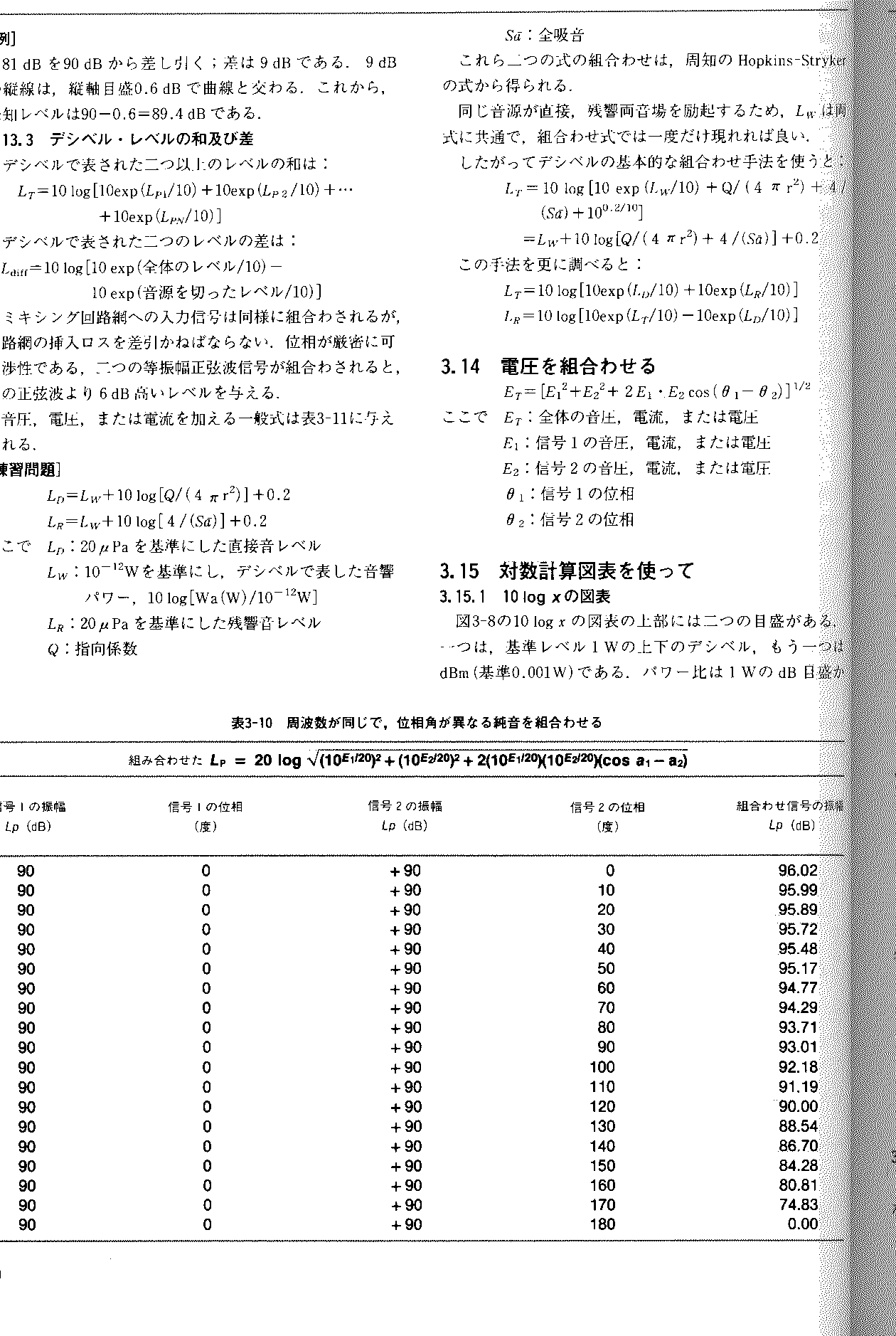

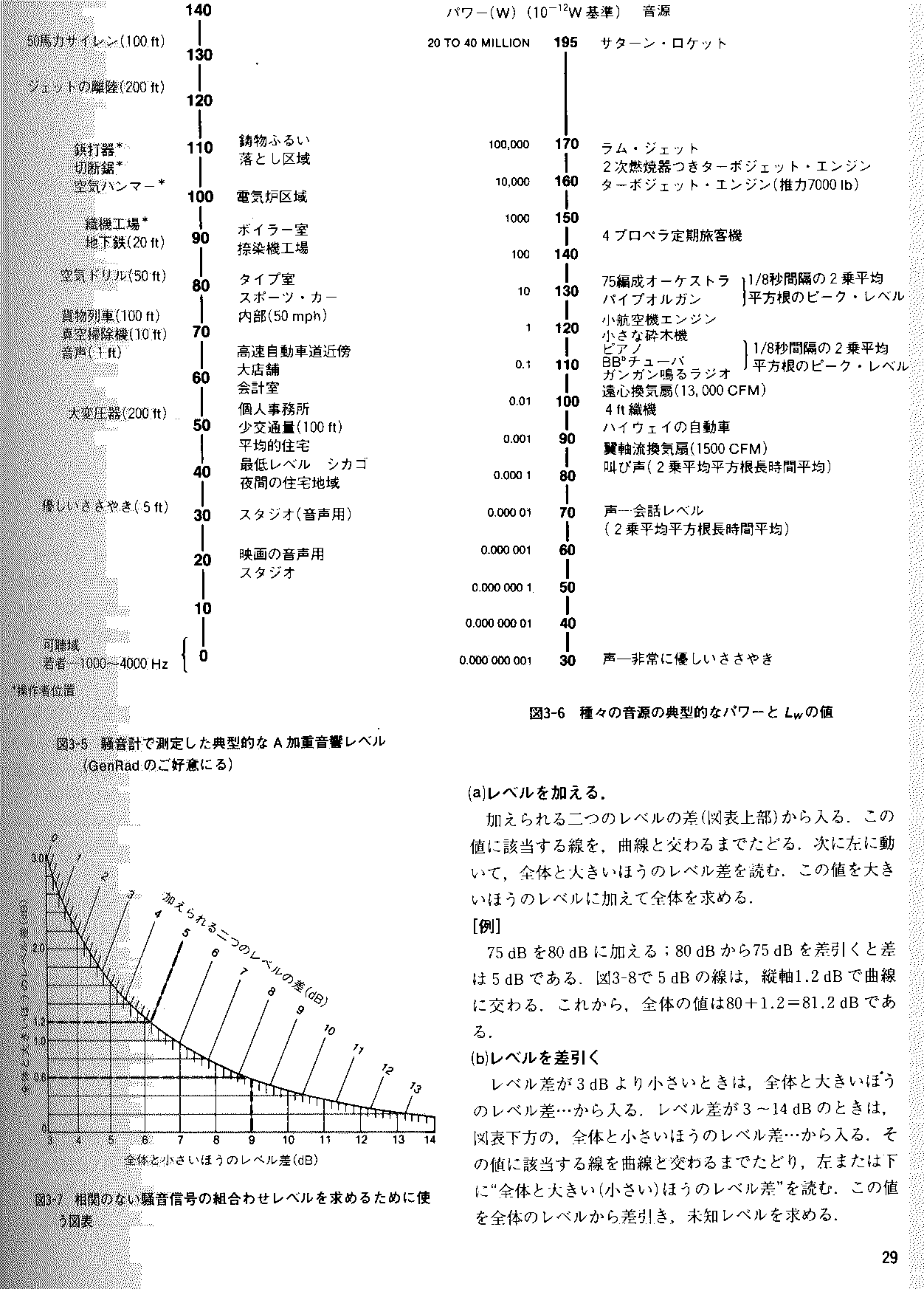

８）SPL[dB]を実数(P)に変換：　P=10^(dB/10)　という式で変換します。このためのエクセルファイルが必要な方はメールで要求してください。ymec@ymec.com　までおねがいします。

９）平均値をとって、再びｄBに変換する。これでファイル全体に対する等価騒音レベルが計算できます。

ブラウザの更新あるいは再読込ボタンを押すと、左記画像が拡大表示になる様子を再度ご覧いただけます。

※ ウィンドウいっぱいにグラフ表示されている状態では、他のボタンなどは表示されませんが、ALT+ S などで測定の開始、停止をすることはできます。

RAD,RAEなどでは直接、1/3オクターブ分析の結果を保存することはできません。 ただし、1/3オクターブ分析を行う前に、ランニングACF測定を行い、それをリプレイすることによって、1/3オクターブ表示することができます。 つまり、ランニングACFのレコーダー機能を使って、1/3オクターブの結果を保存することは可能です。


ＤＳＳＦ３のＦＦＴアナライザーのデータ保存については、測定の波形やグラフを画像として記録する場合、テキストファイルでデータ記録その両方を行います。

このテキストファイルのデータ記録機能はＤＳＳＦ３のＬＩｇｈｔ以上で、可能です。ＦＦＴアナライザーのオクターブバンド分析の操作画面にデータ記録のボタンがあり、それにより記録間隔時間を指定した自動記録、測定中の好きなときに記録できる、手動記録が行えます。２ＣＨの周波数バンド帯のレベル値を、記録できます。またそれらをまとめてＣＳＶファイル、やテキストファイルの形式で、ハードデイスクや、外部の記録媒体に出力することができます。

画像記録についても測定中にリアルタイムに好きなときに測定グラフを画像記録する機能、スクリーンコピーの機能がＤＳＳＦ３にあります。これはボタンをクリックすることにより、画像を残せます。連続クリックすれば何枚でも多数の画像を残すことができます。これは比較したり、検討したりするのに便利な機能です。

また、データベースに記録して、測定結果を整理のために、記録する機能はＭＭＬＩＢという、画像の扱えるデータベースを使用します。ＤＳＳＦ３はＭＭＬＩＢとのデータのやり取りのための特別な機能を使用できます。具体的にはＭＭＬＩＢのデータ取り込み画面の操作ダイアログボックスでWindowsＣｏｐｙのボタンをマウス左ボタンを押したままでドラッグ、そのときマウスカーソルが手の形に変化します、そのまま、ボタンを離さずにＲＡを実行している測定画面に持っていくと赤い縁取りで、その測定画面が選択されたことが表示されます。指定した後、マウスのドラッグを解除するとその画像が、取り込めます。この機能は、オクターブバンド分析測定のほか、ＲＡのすべての測定で、可能です。ＦＦＴアナライザーはもちらん、オシロスコープ、ＴＨＤアナライザーなどもすべて可能です。
